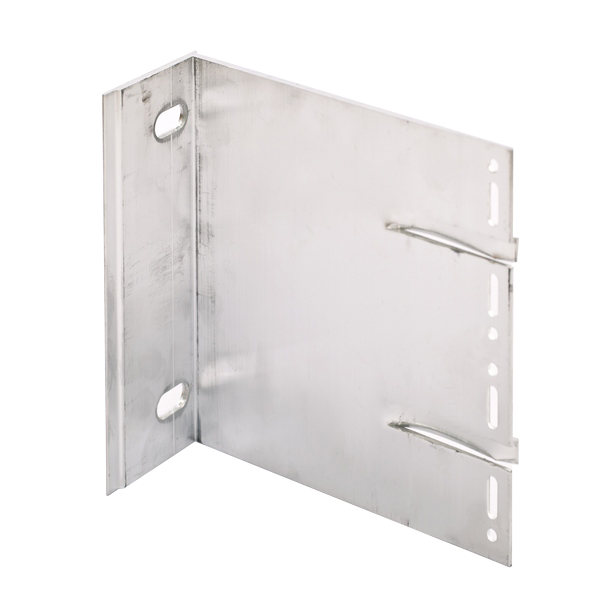

Konzola ALLFACE F1+ pre odvetrané fasády
PTD81

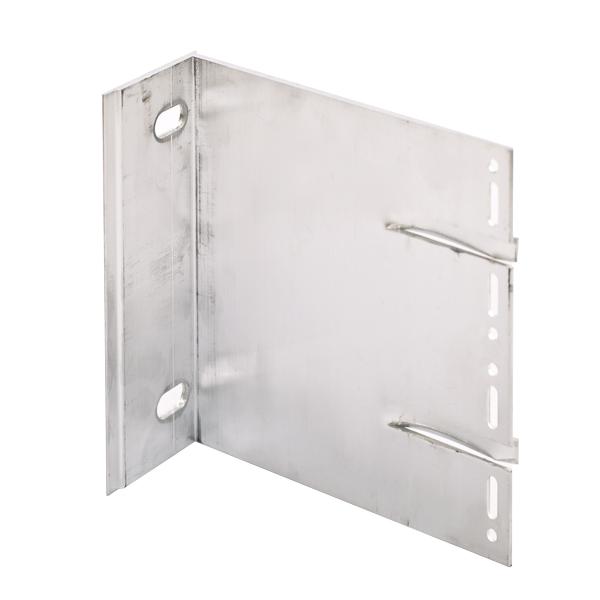

Zdvojená stenová nosná hliníková konzola ALLFACE F1+ na prenos pevného bodu pre zavesené odvetrané fasády.
Tovar je na objednávku.

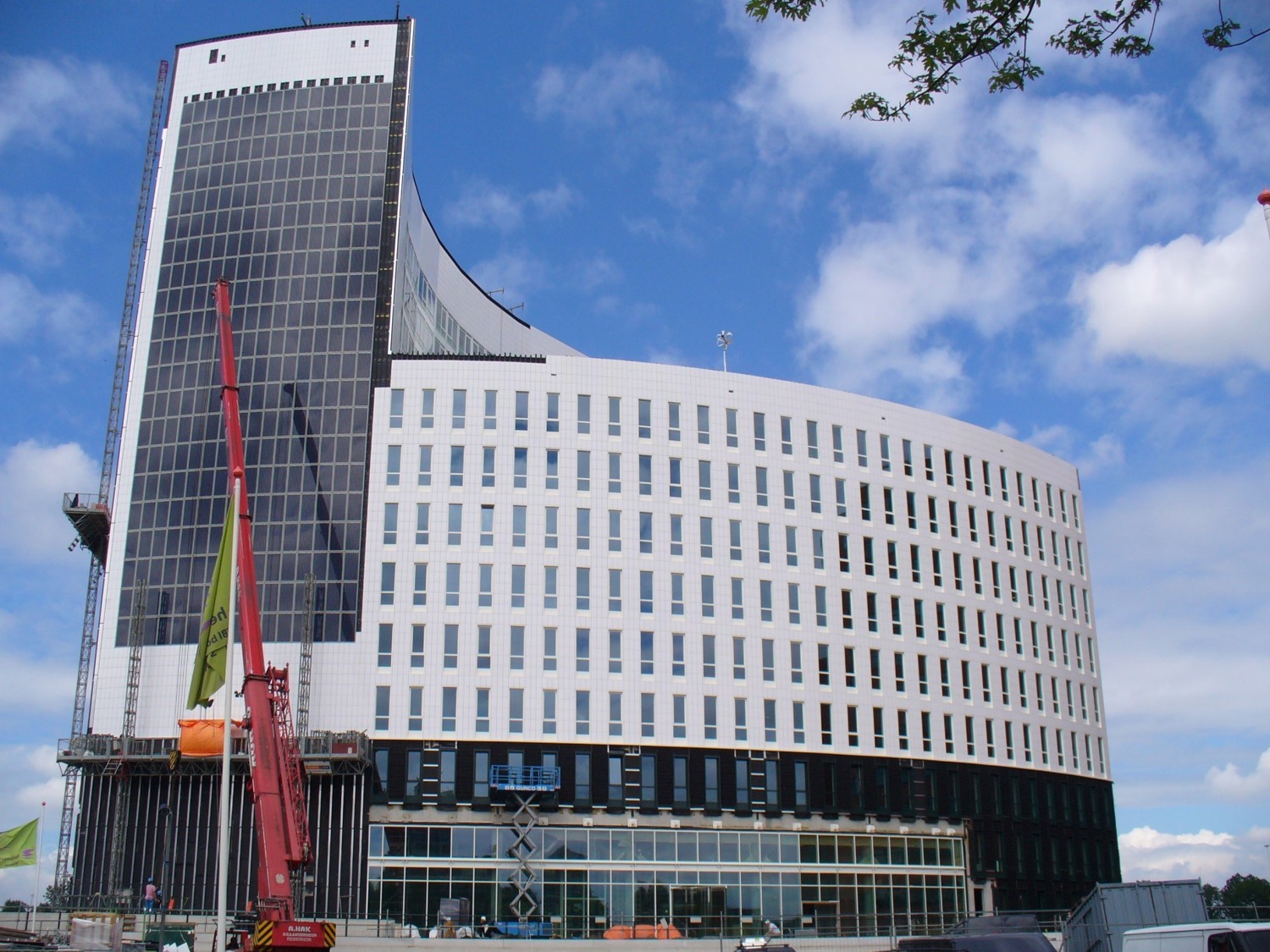

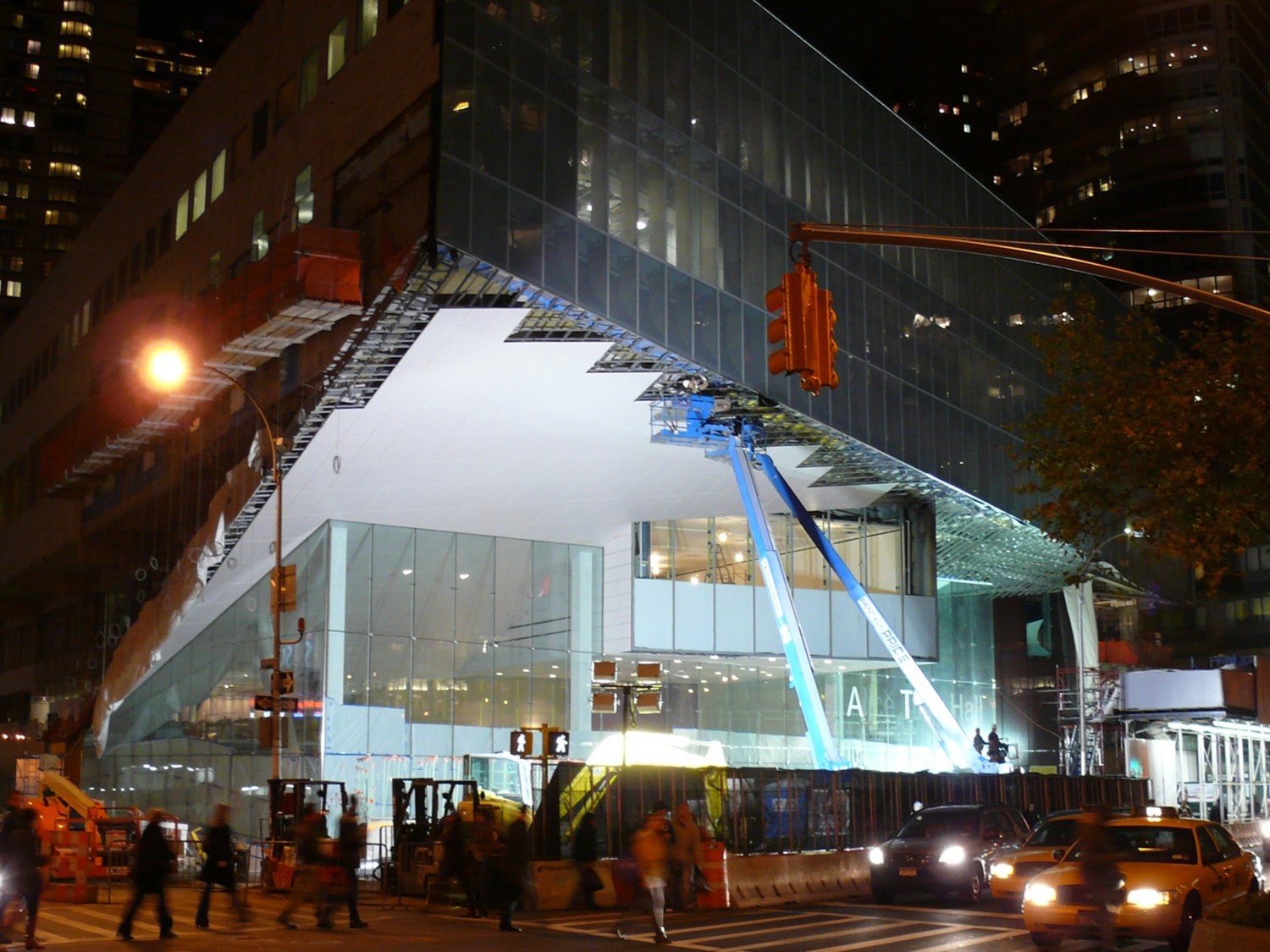

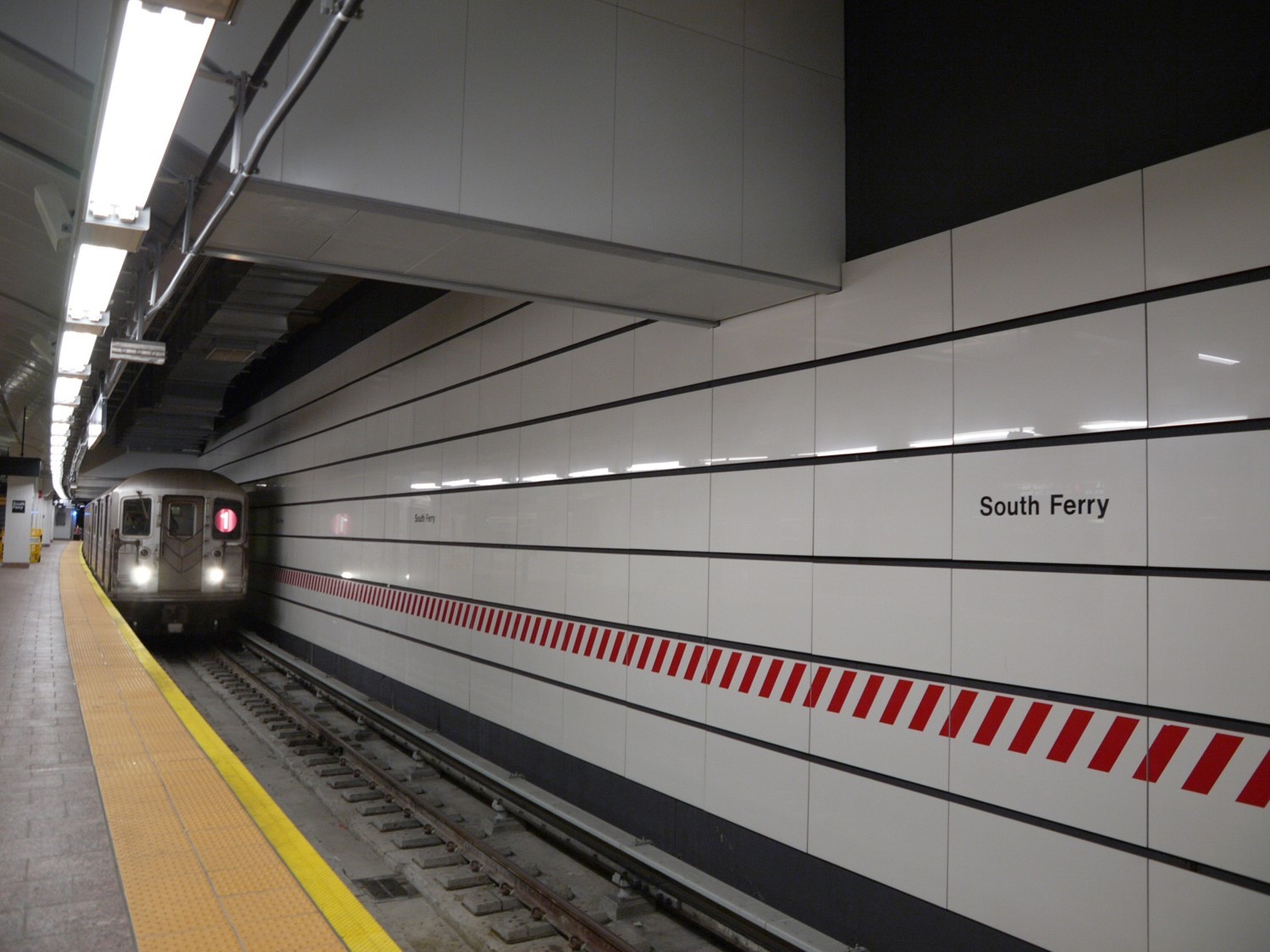

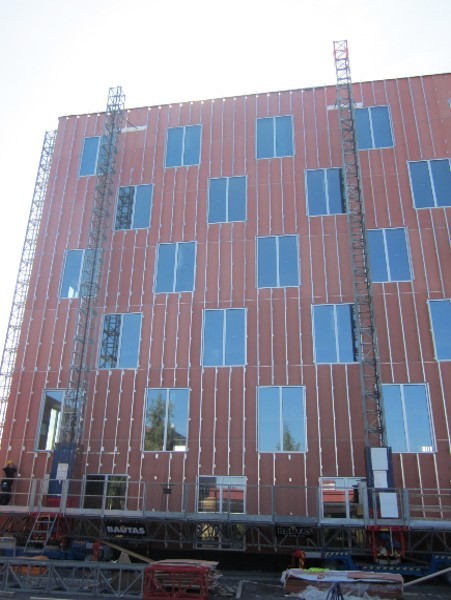

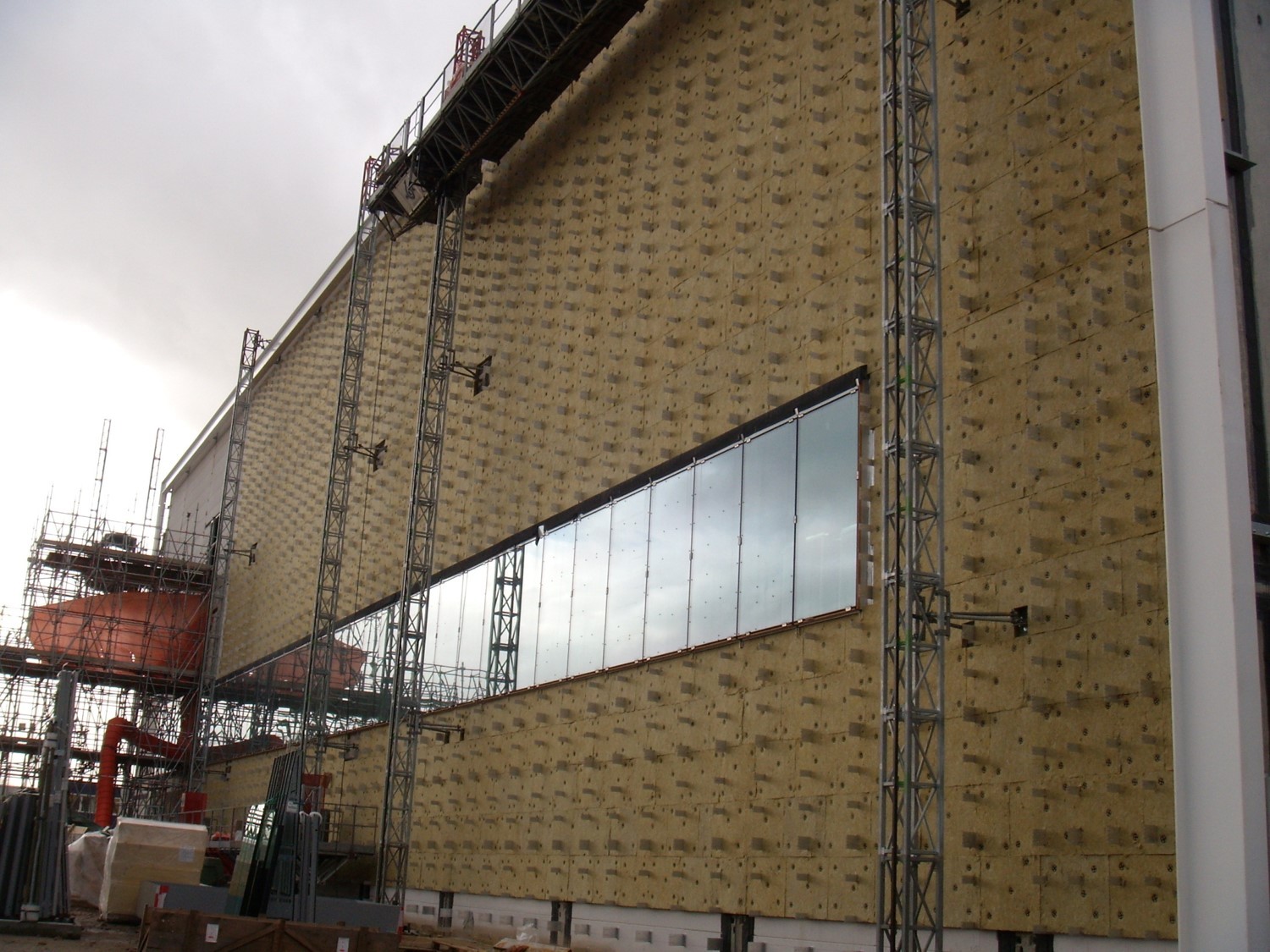

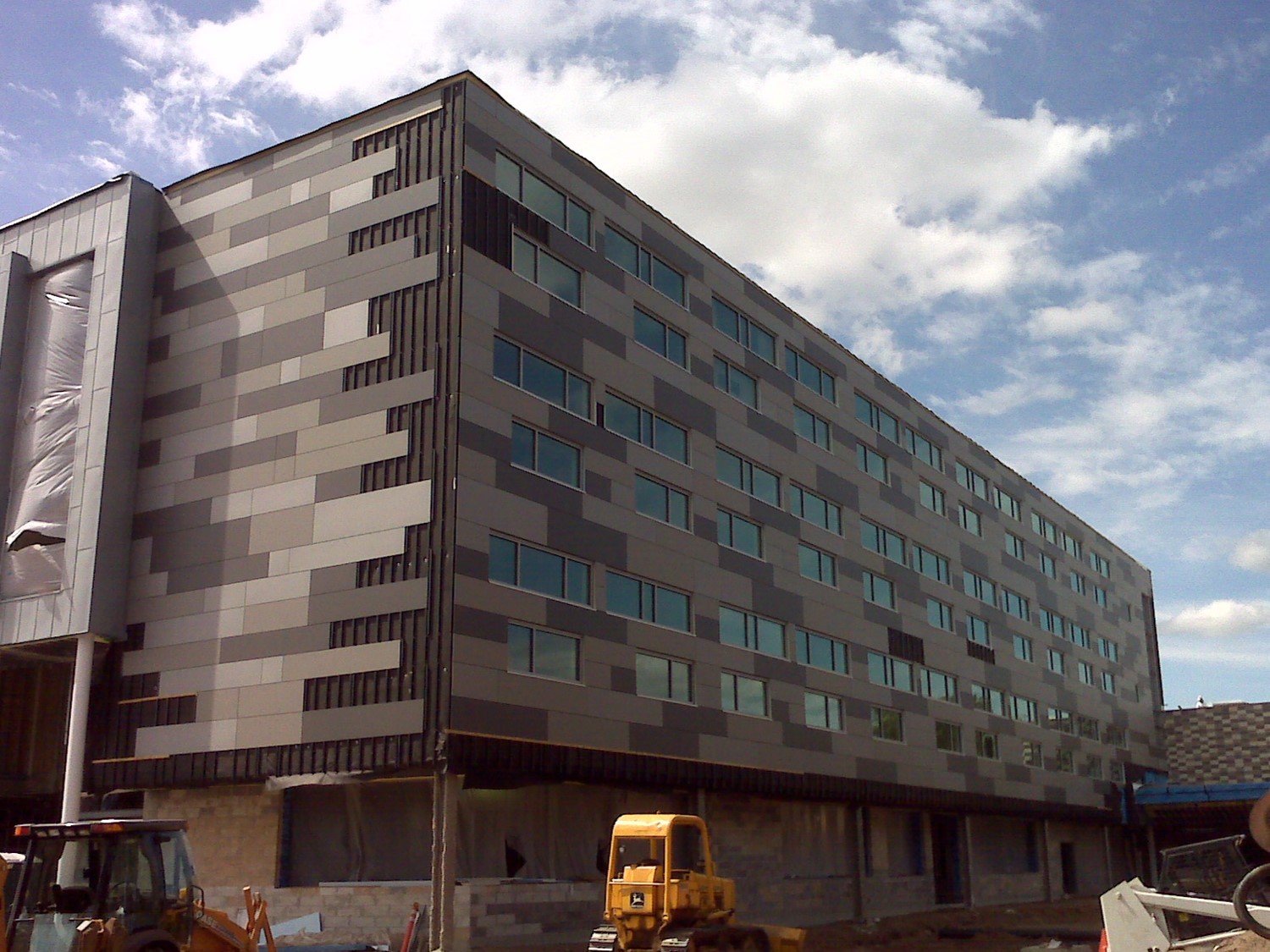

Zavesená odvetraná fasáda:
- Zavesená odvetraná fasáda (ZOF) sa používa pri vonkajších stenách budov

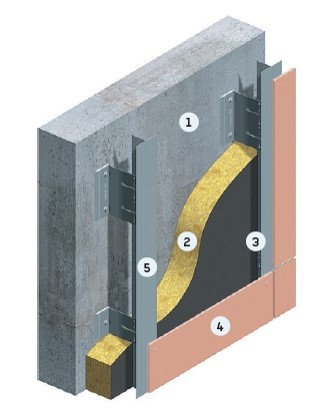

- Pri ZOF sú fasádne dosky ukotvené pomocou kotviaceho systému v určitej vzdialenosti od vonkajšej steny budovy
- Popri mnohých architektonických výrazoch systém poskytuje aj mnohé ekologické a ekonomické výhody:
- ZOF predlžuje životnosť budovy svojou ochranou pred poveternostnými vplyvmi a uchováva vonkajšiu stenu dlhodobo suchú
- ZOF minimalizuje teplotné zaťaženie a poskytuje optimálnu ochranu pred teplom a chladom
- ZOF je energeticky úsporná fasáda: variabilná dĺžka kotviacich konzol umožňuje zabudovanie požadovaného zateplenia budovy
- Odvetranie fasády reguluje vlhkosť budovy a zabezpečuje optimálnu vnútornú klímu budovy
- Viacvrstvová štruktúra ZOF zabezpečuje ochranu pred hlukom
- ZOF umožňuje použitie recyklovaných materiálov – platní a opätovné použitie komponentov fasádneho systému

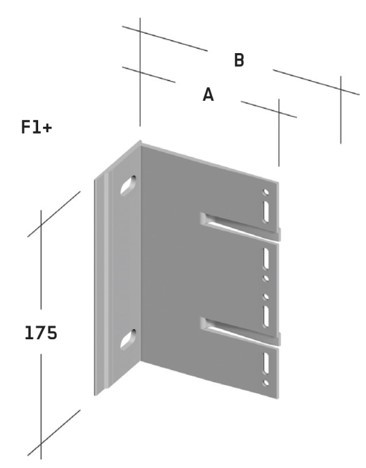

Stenová konzola F1+:

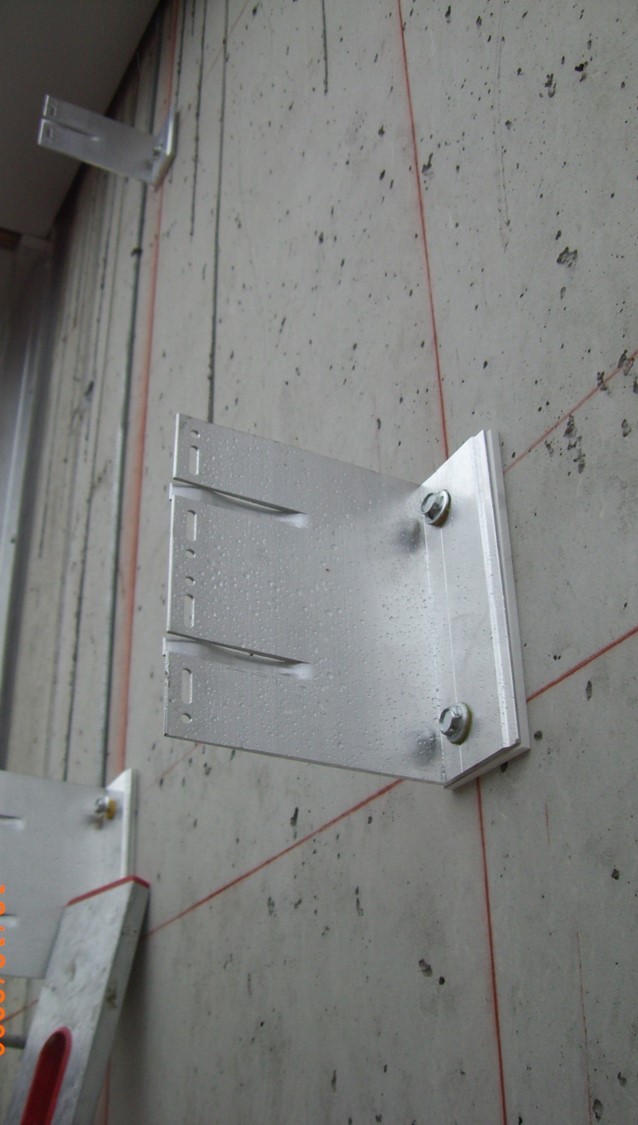

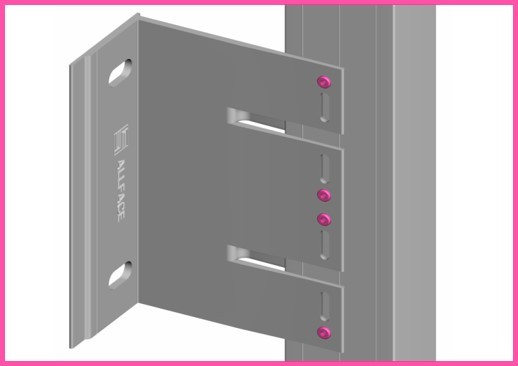

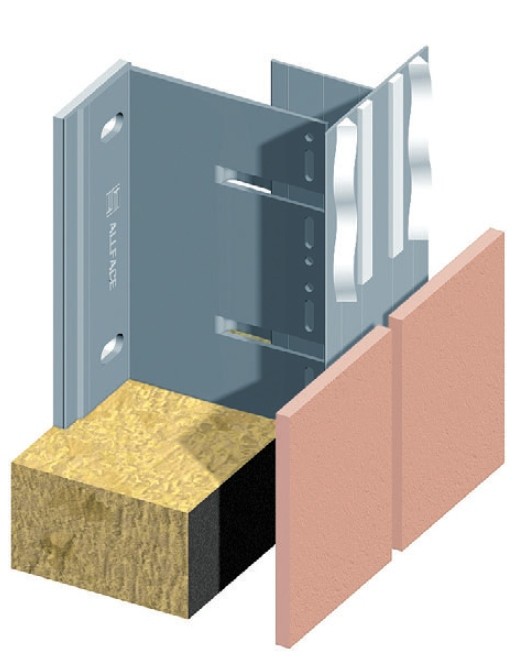

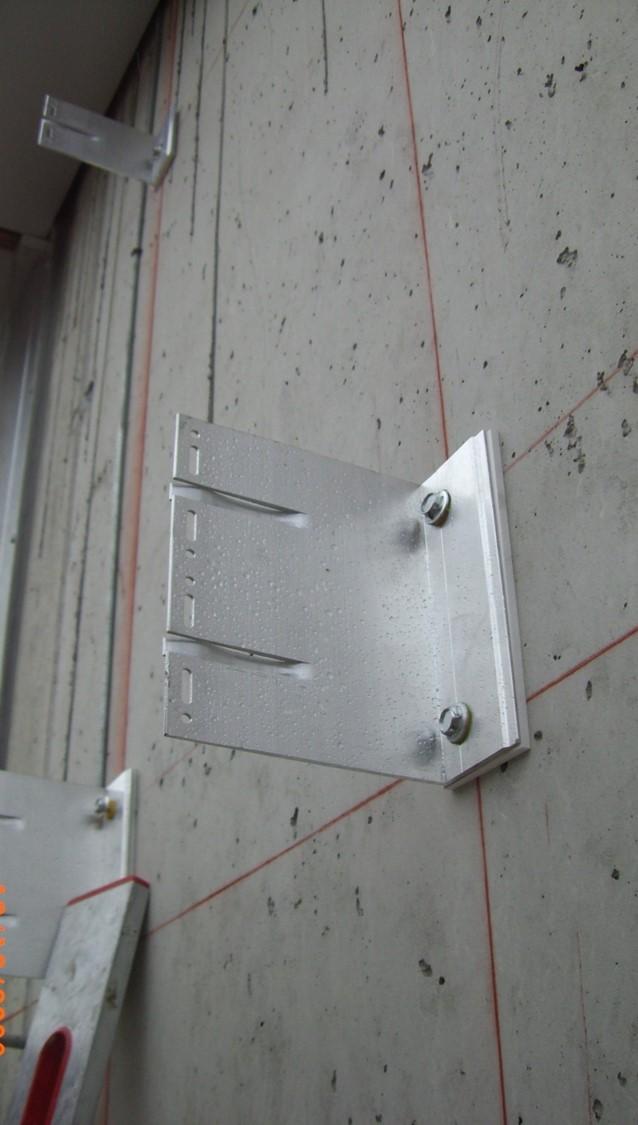

- Zdvojená Stenová konzola F1+ sa používa pre zvislý nosný systém pri masívnych stenách
Technické údaje/prednosti:
- Zaťaženie vetrom je priamo prenášané na podklad – žiadne zaťaženie hmoždinky
- Každá konzola F1 môže prenášať pevný aj voľný bod
- Pri použití F1+ ako pevného bodu je prenos zaťaženia zabezpečený pomocou dvoch kotviacich bodov a tvarom konzoly
- Vzájomná vzdialenosť kotviacich bodov 125 mm pri konzole F1+ umožňuje použitie aj pri menej pevnom podklade

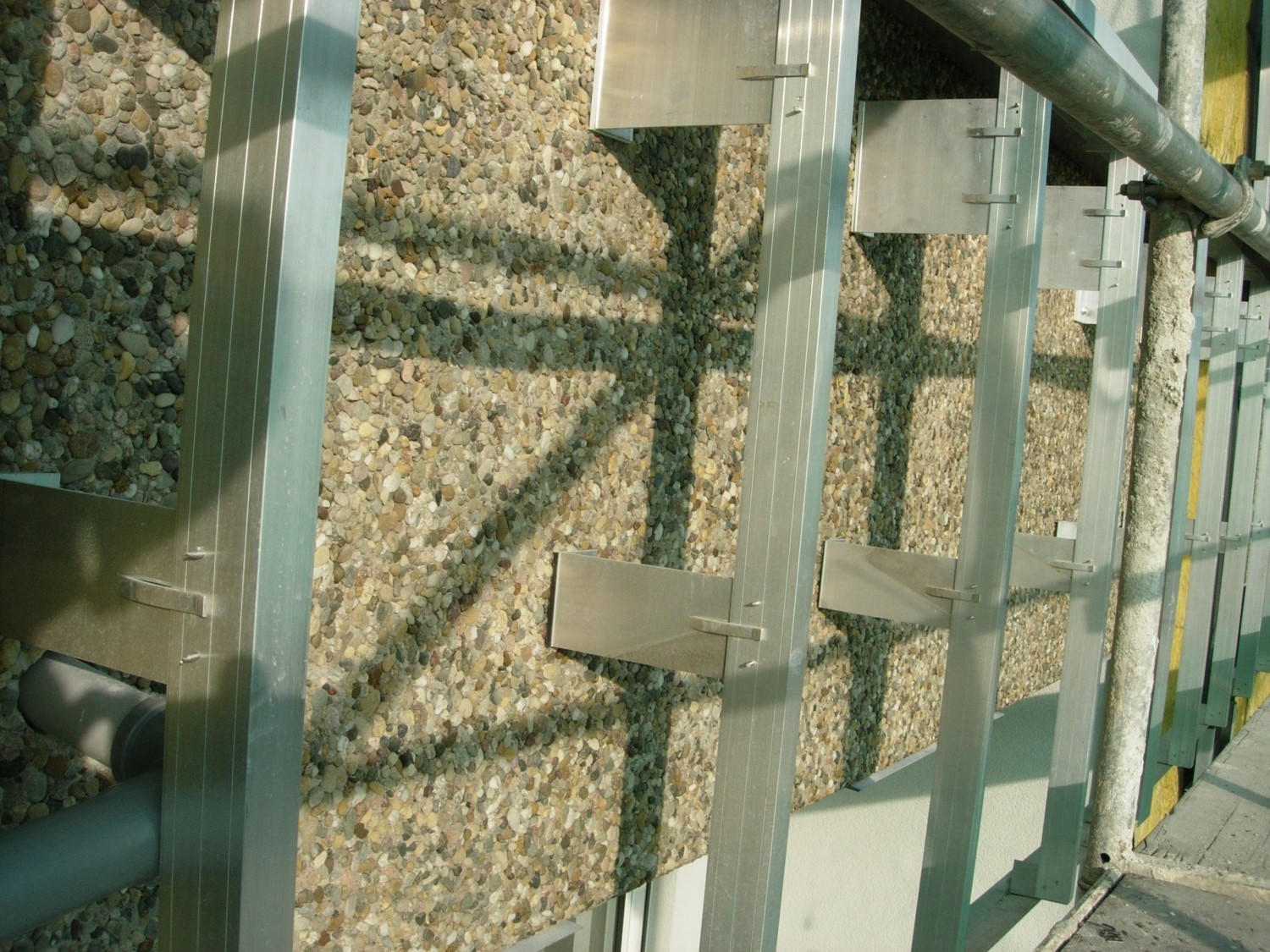

- Zabudovaná drážka umožňuje 38 mm nastavenie ukotvenia nosných L- a T-profilov
- Použitý materiál - hliník EN-AW 6060 T66
