Konzola ALLFACE F1 pre odvetrané fasády
PTD80F
Stenová nosná hliníková konzola ALLFACE F1 pre zavesené odvetrané fasády.
Tovar je na objednávku.

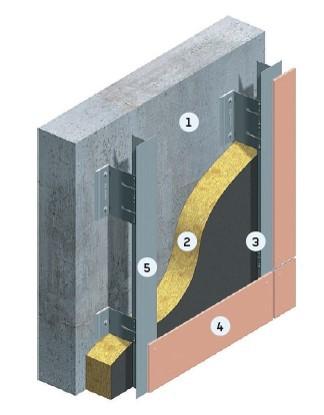

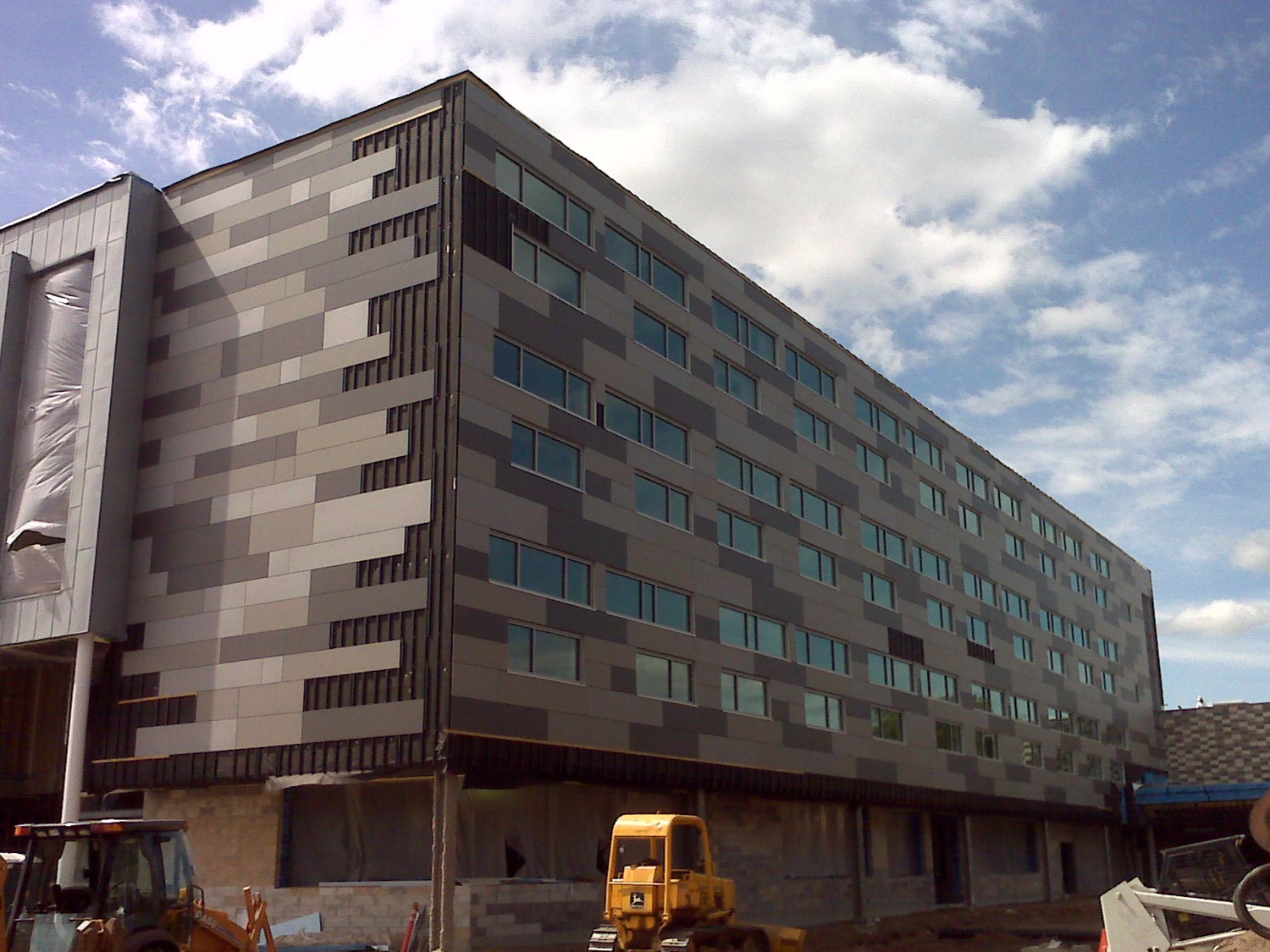

Zavesená odvetraná fasáda:
- Zavesená odvetraná fasáda (ZOF) sa používa pri vonkajších stenách budov

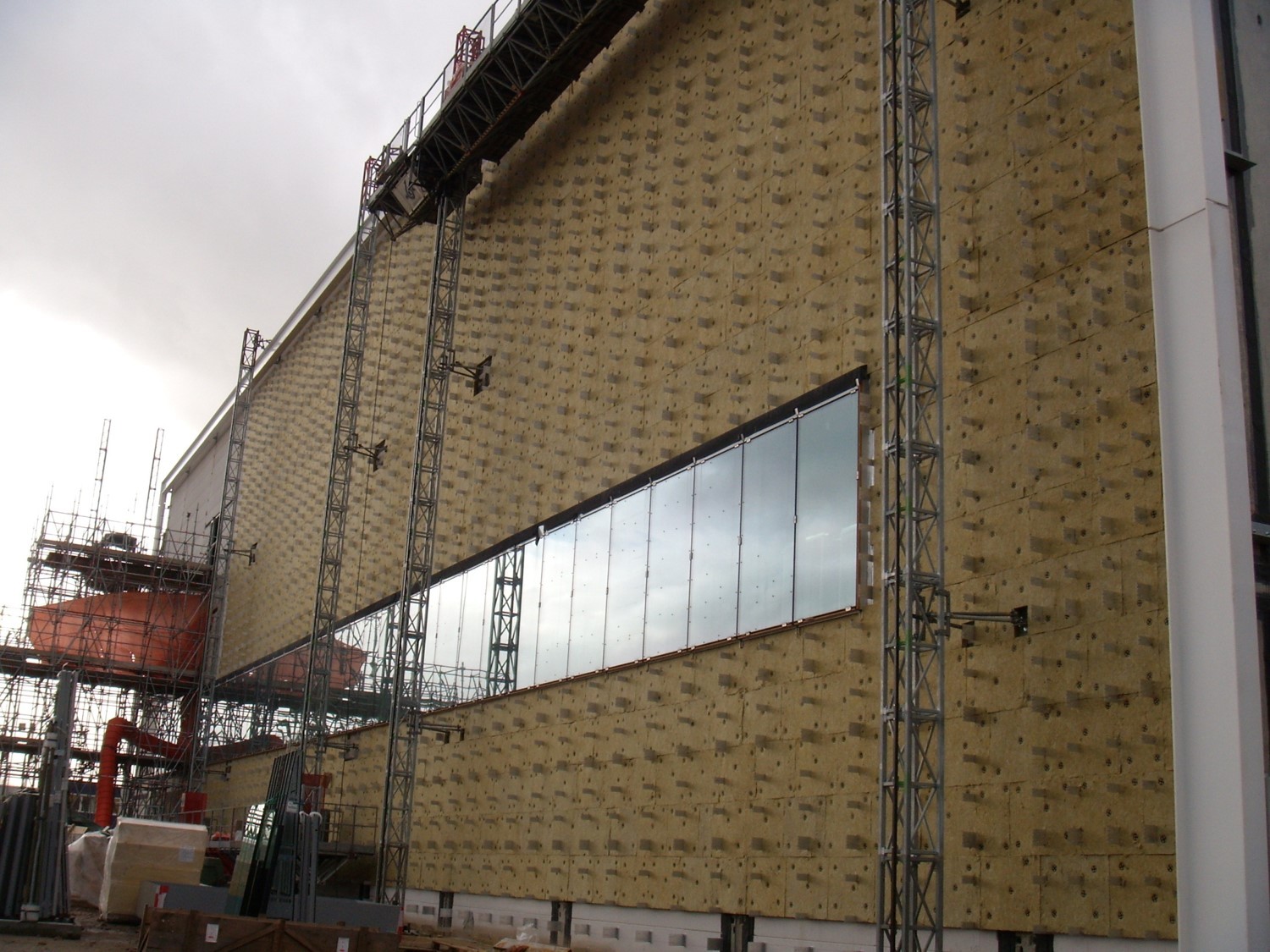

- Pri ZOF sú fasádne dosky ukotvené pomocou kotviaceho systému v určitej vzdialenosti od vonkajšej steny budovy
- Popri mnohých architektonických výrazoch systém poskytuje aj mnohé ekologické a ekonomické výhody:
- ZOF predlžuje životnosť budovy svojou ochranou pred poveternostnými vplyvmi a uchováva vonkajšiu stenu dlhodobo suchú
- ZOF minimalizuje teplotné zaťaženie a poskytuje optimálnu ochranu pred teplom a chladom
- ZOF je energeticky úsporná fasáda: variabilná dĺžka kotviacich konzol umožňuje zabudovanie požadovaného zateplenia budovy
- Ovetranie fasády reguluje vlhkosť budovy a zabezpečuje optimálnu vnútornú klímu budovy
- Viacvrstvová štruktúra ZOF zabezpečuje ochranu pred hlukom
- ZOF umožňuje použitie recyklovaných materiálov – platní a opätovné použitie komponentov fasádneho systému

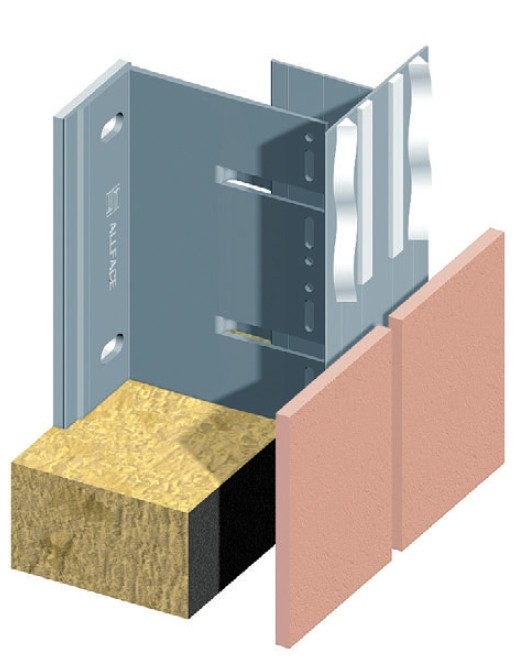

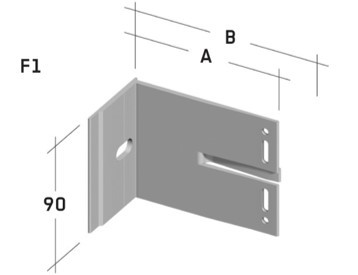

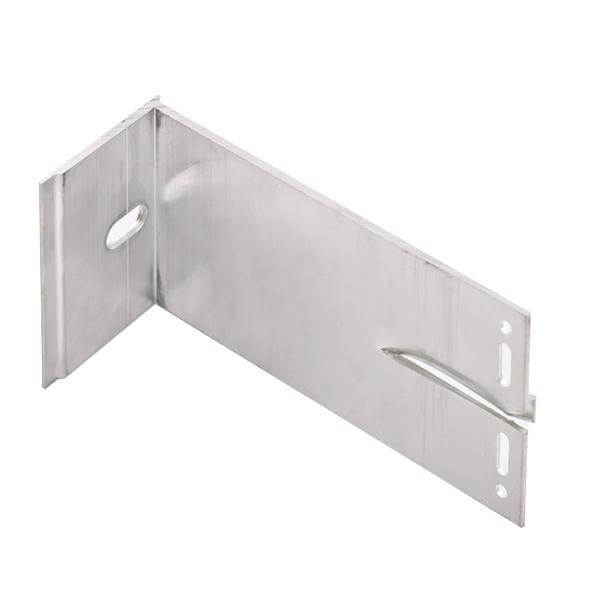

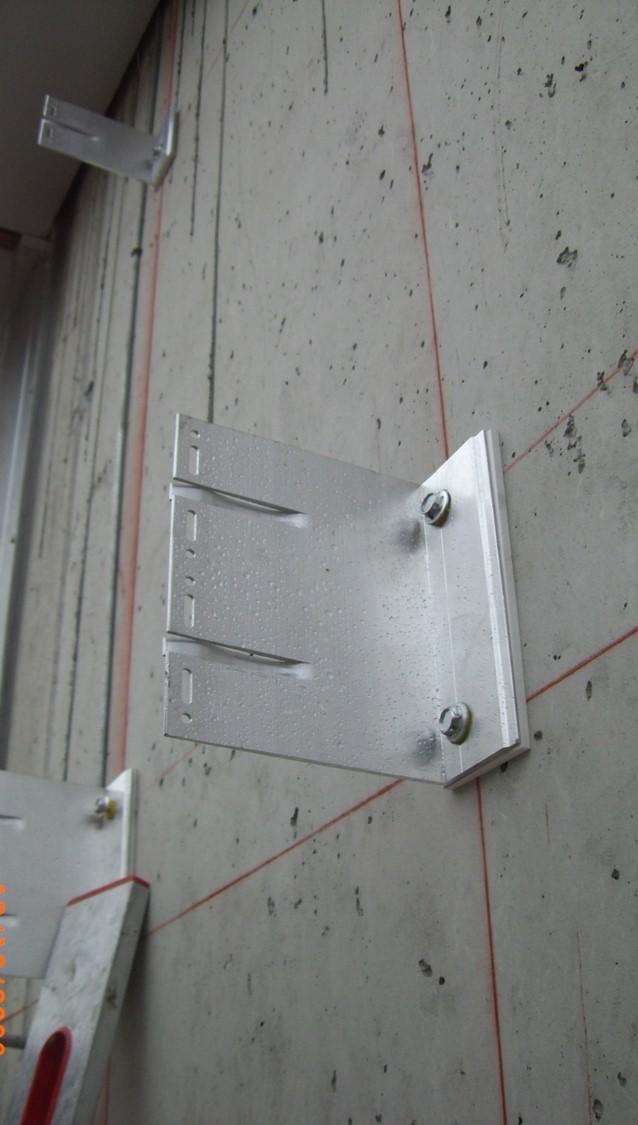

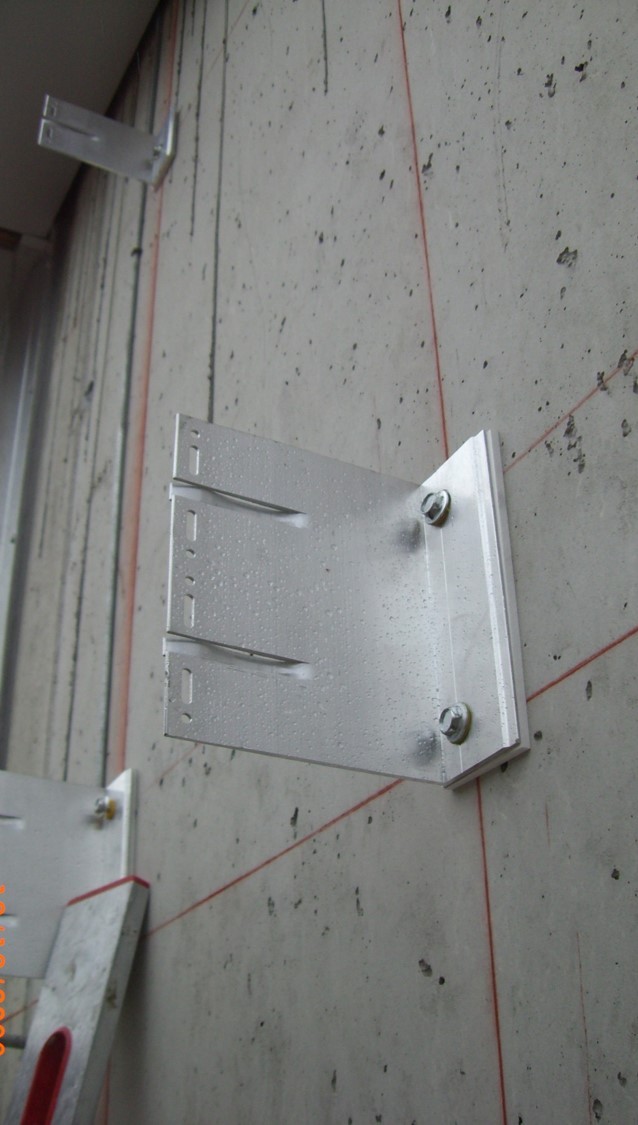

Stenová konzola F1:

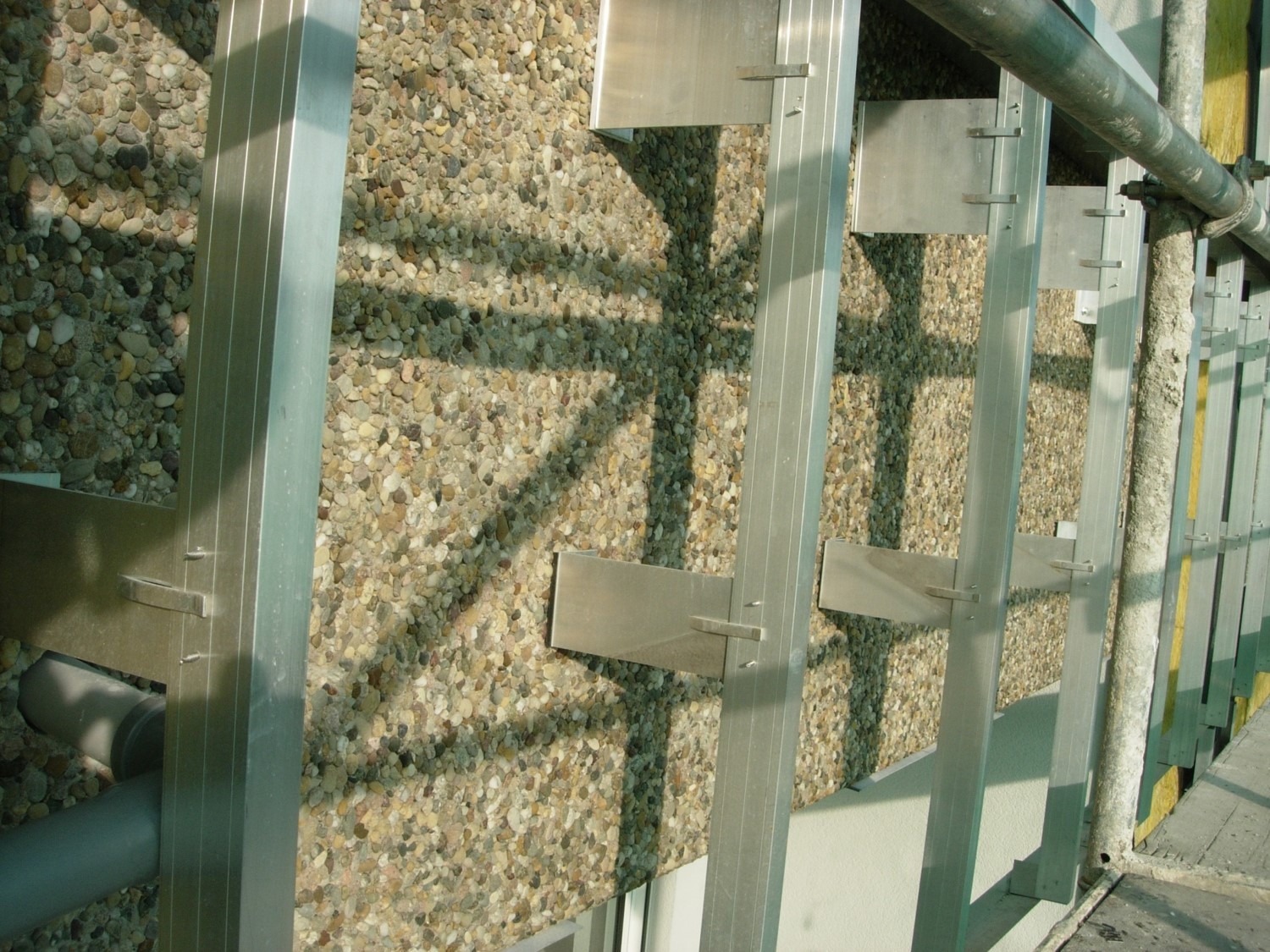

- Stenová konzola F1 sa používa pre zvislý nosný systém pri masívnych stenách
Technické údaje/prednosti:
- Zaťaženie vetrom je priamo prenášané na podklad – žiadne zaťaženie hmoždinky

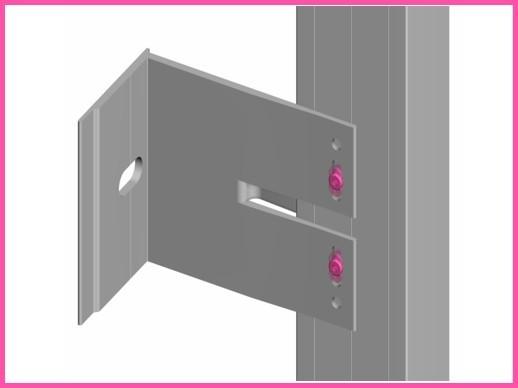

- Každá konzola F1 môže prenášať pevný aj voľný bod
- Pri použití F1+ ako pevného bodu je prenos zaťaženia zabezpečený pomocou dvoch kotviacich bodov a tvarom konzoly
- Vzájomná vzdialenosť kotviacich bodov 125 mm pri konzole F1+ umožňuje použitie aj pri menej pevnom podklade
- Zabudovaná drážka umožňuje 38 mm nastavenie ukotvenia nosných L- a T-profilov
- Použitý materiál - hliník EN-AW 6060 T66
DWG ALLFACE F1 a F1+
DWG zobrazenia a detaily
1,9 MB

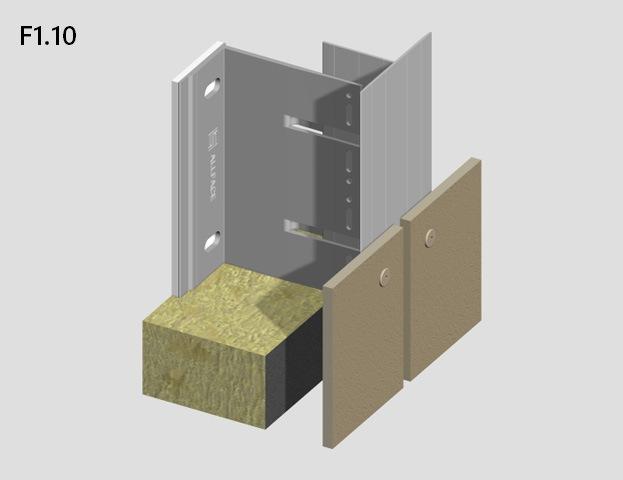

DWG ALLFACE F1.10
DWG zobrazenia a detaily
946 KB

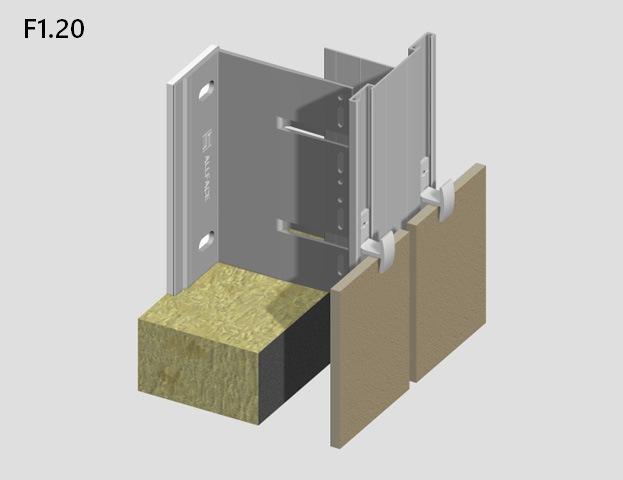

DWG ALLFACE F1.20
DWG zobrazenia a detaily
1,1 MB

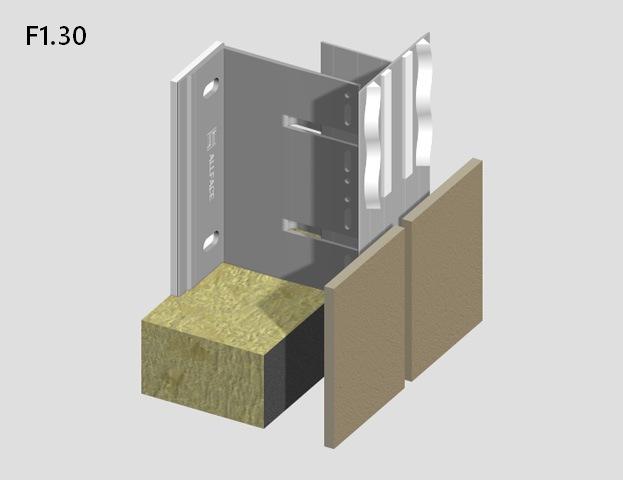

DWG ALLFACE F1.30
DWG zobrazenia a detaily
1,3 MB
DWG ALLFACE F1.40
DWG zobrazenia a detaily
2,9 MB
VOP ALLFACE
Vyhlásenia o parametroch
367 KB
FPN ALLFACE projekt info
Formuláre
217 KB
KAL ALLFACE katalóg
Katalógy a letáky
1,1 MB
