Nosný profil ISO-TOP WINFRAMER „TYP 3“
PPA827

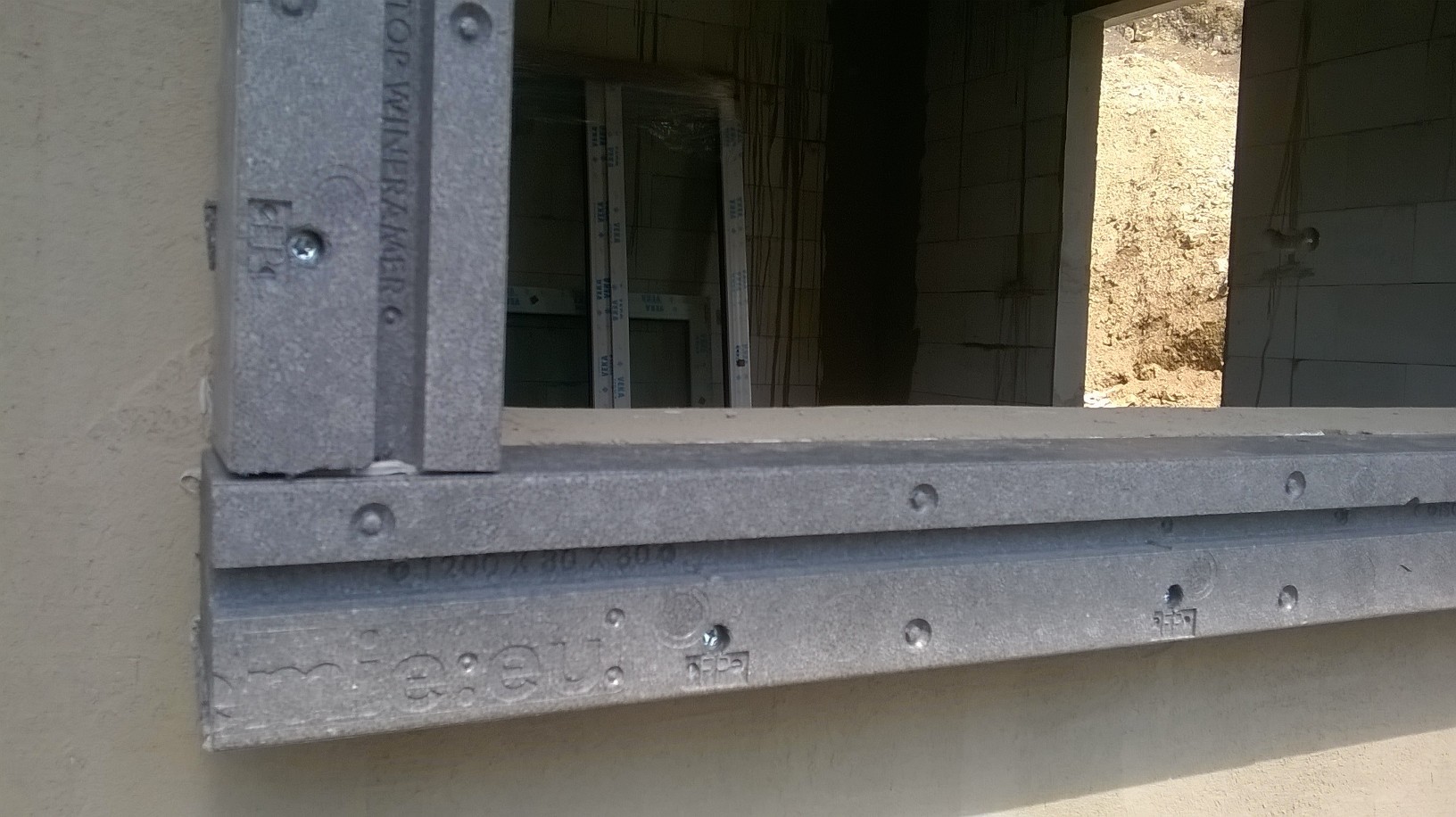

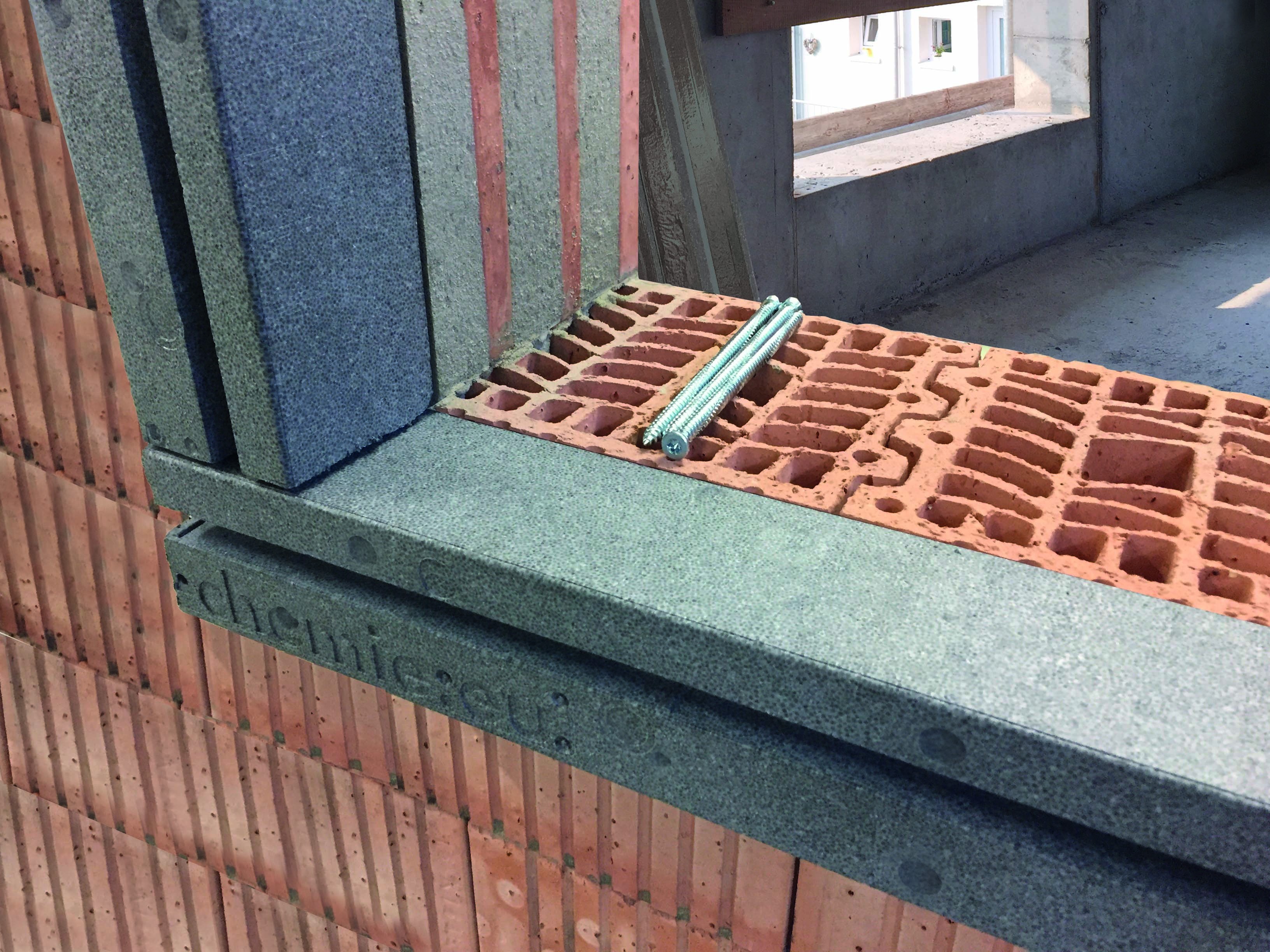

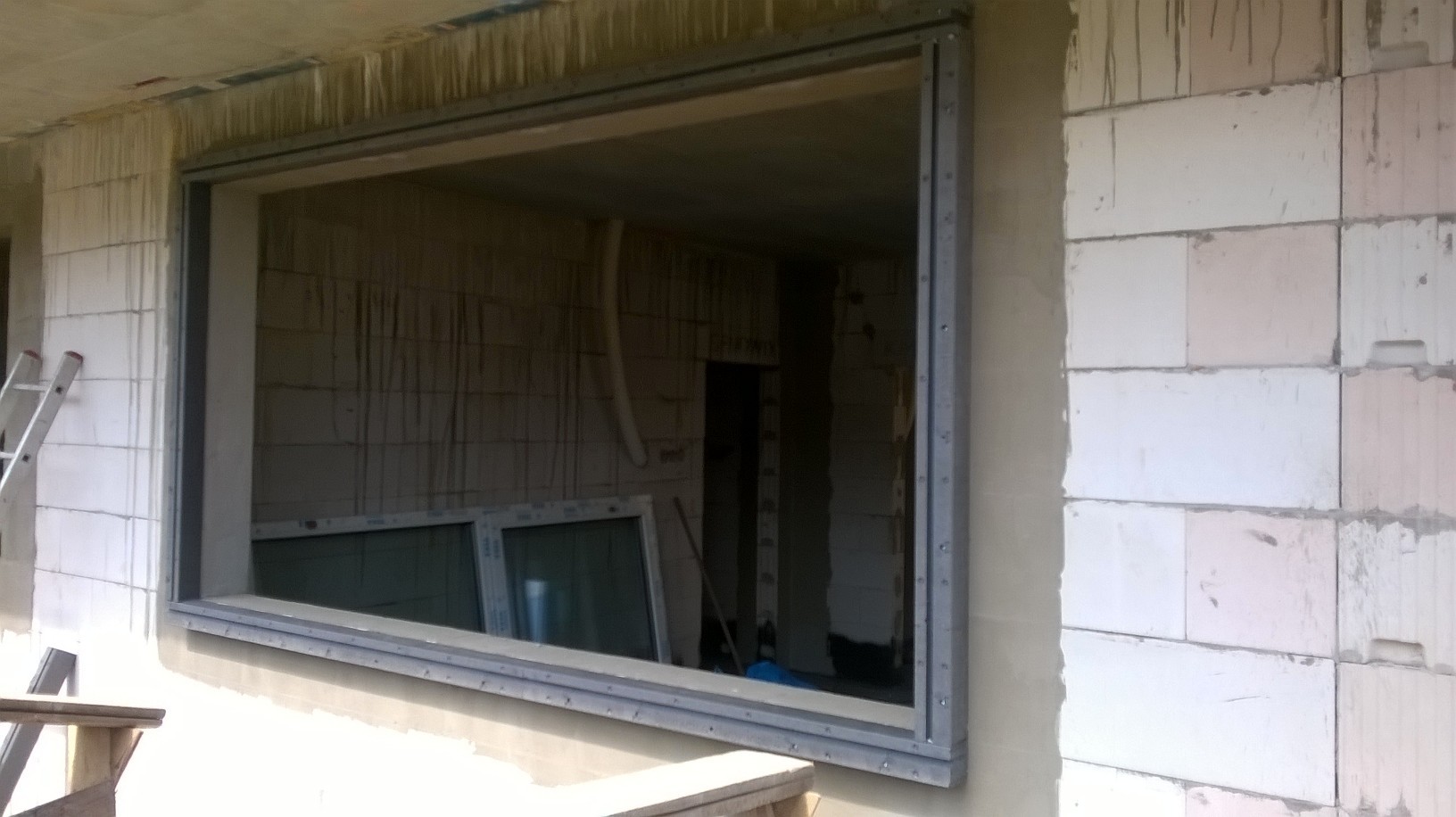

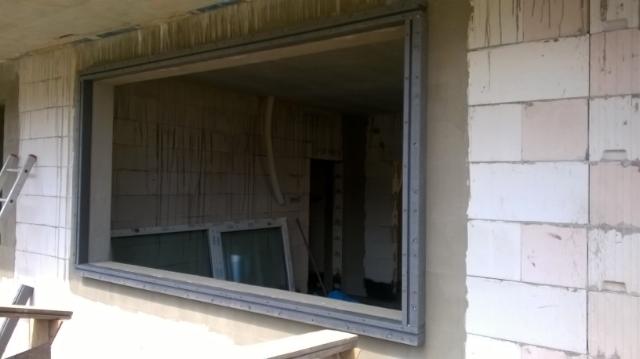

Systém ISO-TOP WINFRAMER TYP 3 je systémové riešenie pre montáž okna v rovine tepelnej izolácie.
Výrobca a autor foto: ISO-CHEMIE
Použitie:
- systém slúži na montáž výplňových konštrukcií do roviny tepelnej izolácie
Vlastnosti:

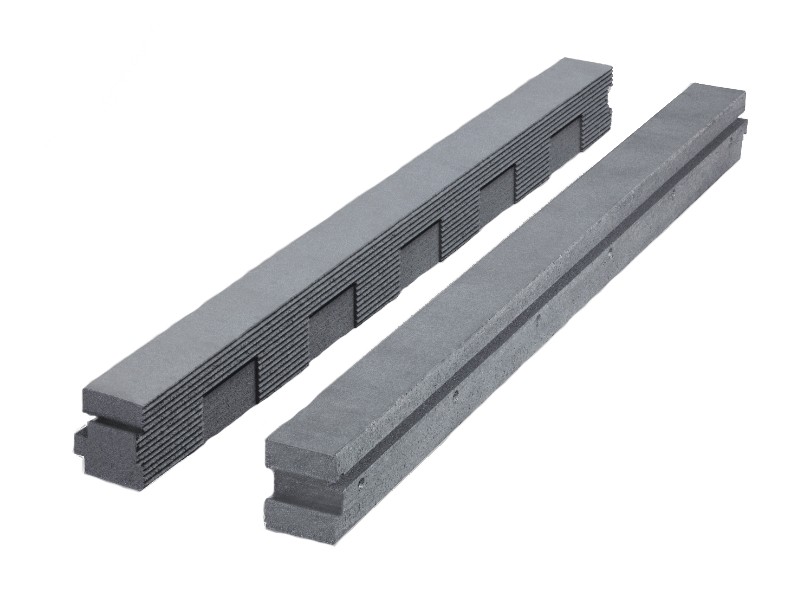

- systém pozostáva s nosných profilov zo špeciálne upraveného EPS-F THERMAPOR
- možnosť vysunutia okna do roviny zatepľovacieho systému o šírku rámu (70-90 mm) alebo až o 200 mm
- zníženie tepelných mostov pri montáži okna
- spolu s okennými fóliami ISO-Connect CX, ISO-Connect FD Complete alebo páskou ISO-BLOCO One tvoria nosný a tesniaci systém okna podľa aktuálnych noriem

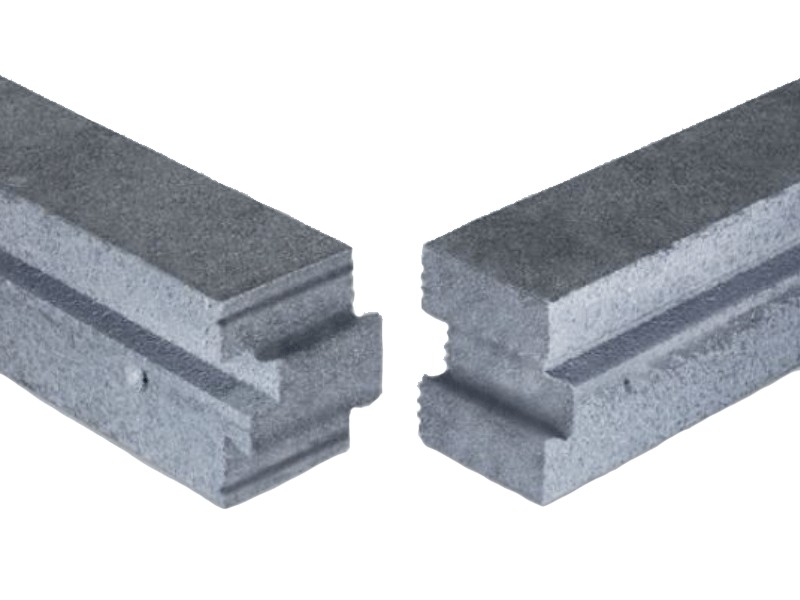

- rybinový spoj pre jednoduché nadpájanie profilov
- ľahký systém
- rozširovacie profily pre zväčšenie ostenia
- podparapetný profil so spádom
- nosnosť 200 kg na bežný meter

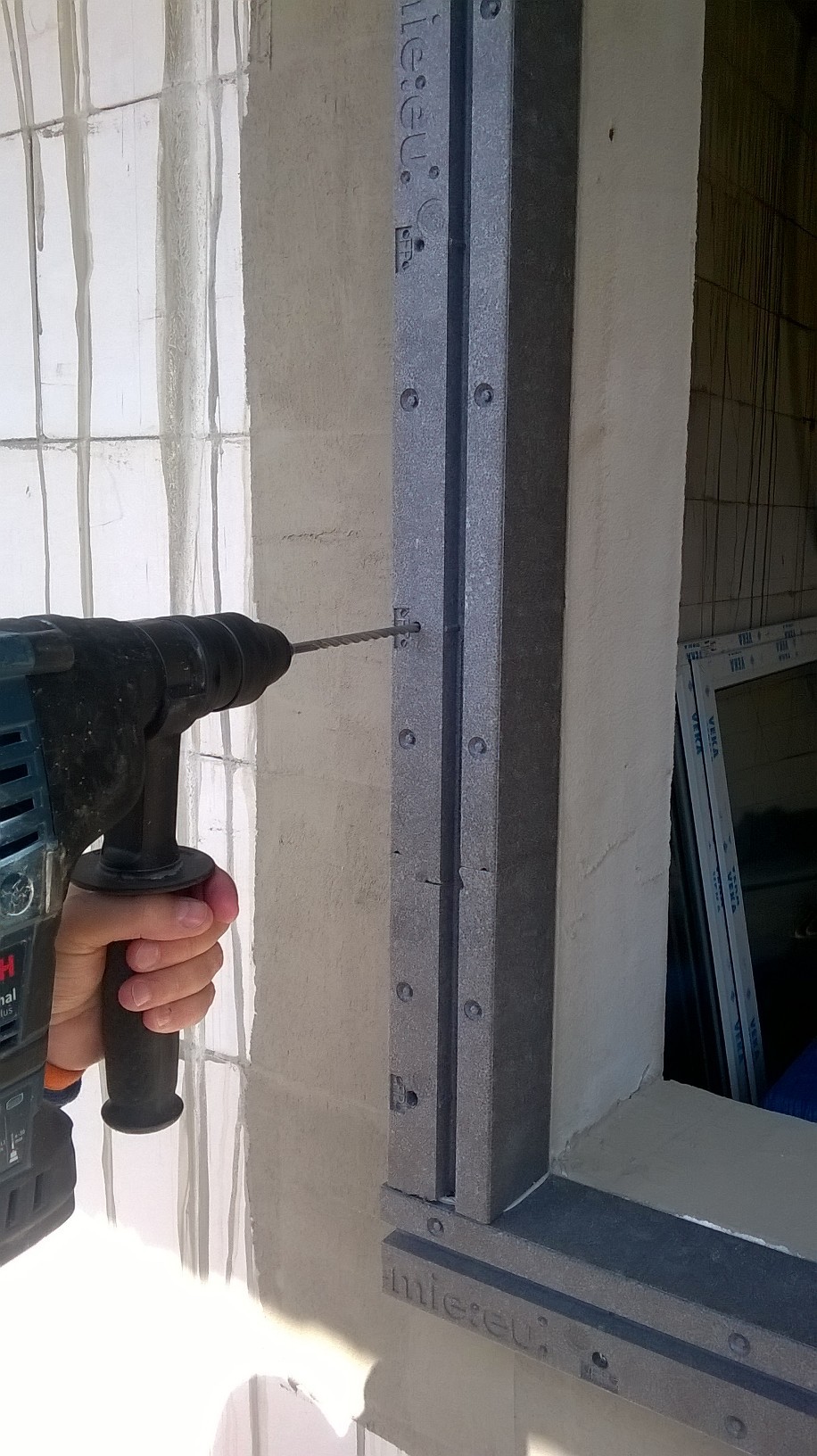

- vodiace drážky pre skrutky
DWG ISO-TOP WINFRAMER TYP 3
DWG zobrazenia a detaily
211 KB
VOP ISO-TOP WINFRAMER TYP3
Vyhlásenia o parametroch
194 KB
FPN ISO-TOP WINFRAMER projekt info
Formuláre
139 KB
KBÚ ISO-TOP WINFRAMER TYP 3
Karty bezpečnostných údajov
140 KB
NNP Pracovný postup ISO-TOP WINFRAMER TYP 3
Návody na použitie
617 KB
TL ISO-TOP WINFRAMER TYP 3
Technické listy
846 KB
